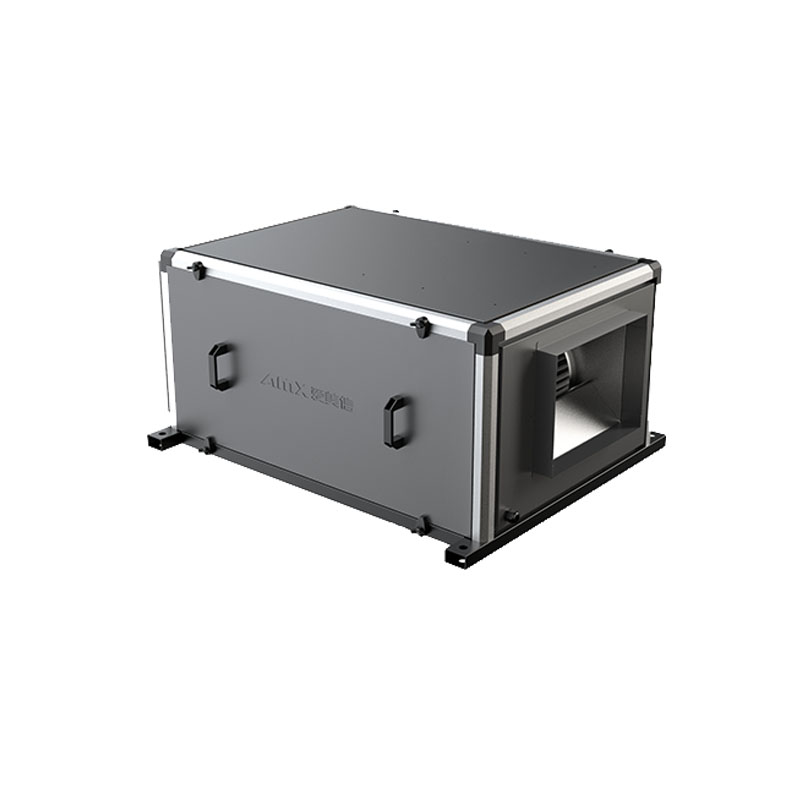

柜式离心风机箱使用说明介绍

2022-07-19 10:55:11

次

柜式离心风机的更显著特点是风机集中在一个柜内。关键部件由叶轮、外壳、进气口、电机、连接器、排热风机叶片等组成。叶轮采用多翼单进离心叶轮，采用优质镀锌板或冷轧板，叶片按气动原理设计。叶轮由10个后倾翼叶片、曲线前盘和平板后盘组成。材料采用高强度、耐久性好的优质钢板制成，经过严格的动作和静平衡校正。气体特性优良，高效率，运行稳定。进气口采用收敛流线型工作效率高。

1.柜式离心式风机箱整体机组的安装，应立即放置在大部分用对斜垫铁地板找平。

2.现场组装的柜式离心排风机抽滤风机，底座应平整或加密垫片，无需倾斜。

3.在机组周围应留出足够的室内空间，便于机组的安装、实际操作和维护。

4.机柜 离心风机外壳组装时，以电机转子枢轴线为标准，将离心叶轮进气口与外壳进气口之间的径向和轴向间隙调整到机械设备技术文件规定的范围，并检查地脚螺栓是否拧紧。

5.低噪音柜式离心风机找发动机时，风机轴与电机轴的轴度不同:径向准确定位移不能超过0.05mm，倾斜不能超过0.2/1000。

6.滚筒轴承装配线的柜式离心风机，两个滚筒轴承墙滚筒轴承孔的不同轴度，电机转子安装后可以灵活旋转。
